产品详情
台湾化纤 TAIRILOY® AC2000 高抗冲击 PC/ABS树脂 台化PC合胶树脂
台化纤维的TAIRILOY® AC2000是一种高抗冲击、通用型的聚碳酸酯与丙烯腈-丁二烯-苯乙烯共聚物共混材料。该产品具有高性价比、良好的加工性能和低温机械性能。专为注塑成型工艺设计。TAIRILOY® AC2000广泛应用于手机外壳、仪表盘及组件、安全帽、汽车灯罩和电子元件。符合环保要求，通过ISO 14001、ISO 9001、RoHS、UL文件编号E162823、SGS、EC 1907/2006 (REACH)、2003/11/EC、EN71第3部分、索尼标准(SS-00259)以及UL-94 (HB)阻燃等级认证。
台化PC合胶树脂（TAIRILOY® PC Alloys）为自主研发生产的工程塑料，主原料采用日本出光(IKC)技术转移生产的PC以及日本合成橡胶(JSR)聚合技术生产的ABS，利用台塑企业由炼油至石化原料垂直整合之优势，供应客户高性价比之PC/ABS产品。TAIRILOY® PC合胶具有ABS的加工性及耐低温机械性能，亦同时具有PC的高冲击性及耐热性特质，可应用于汽车零件、3C电子产品外壳、消费性电子组件、家电外壳、玩具、板材等产品上，其应用端多元化。本厂设有高规范之生产设备与试验工厂，具有开发新材料与加工技术服务之能力，另外本厂的设备亦采用严格之环保标准，具有成熟的生产技术，无污染环境之疑虑。

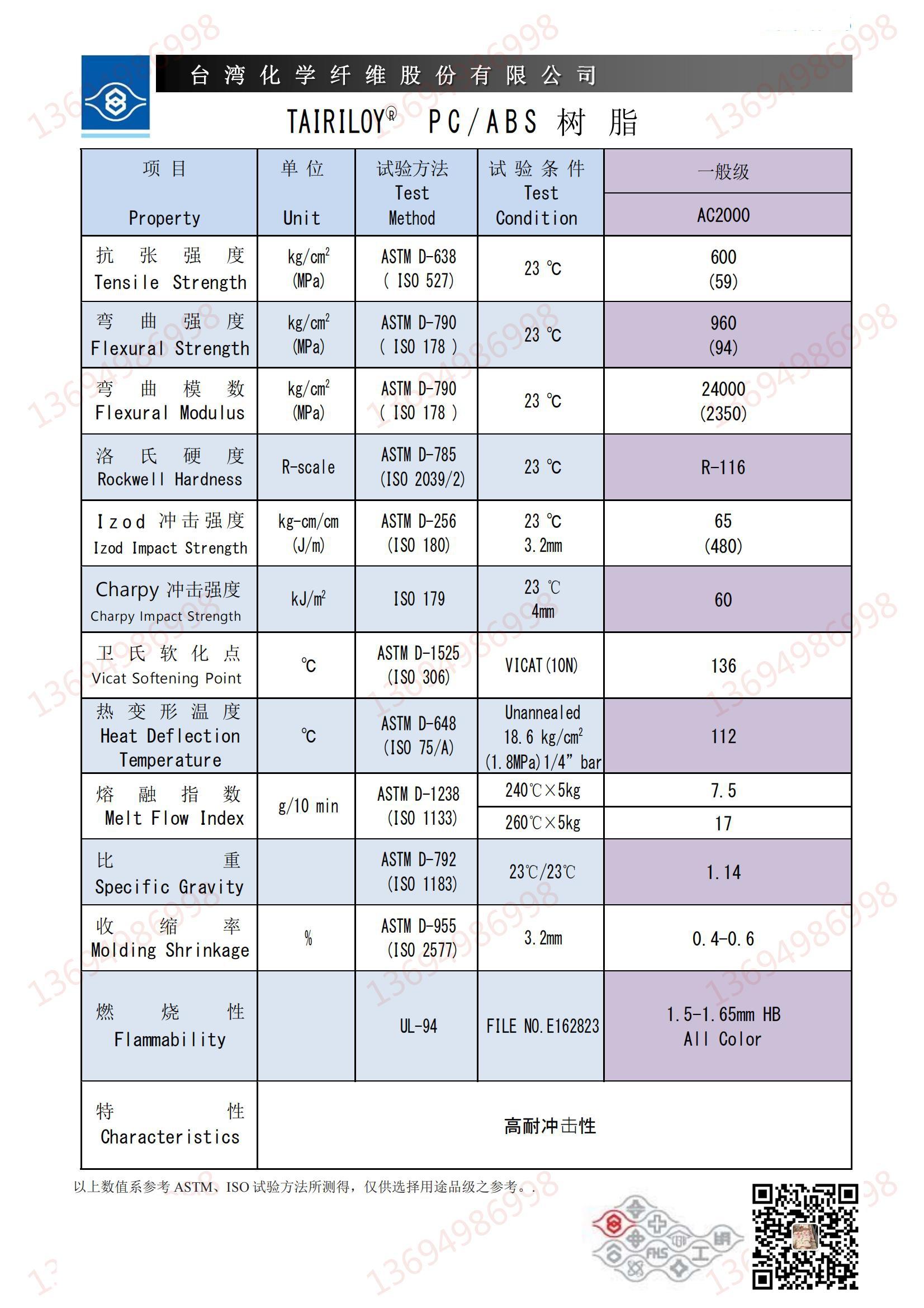

材料构成与性能取向
PC/ABS合金的性能天花板由PC相决定，韧性下限则由ABS相和相容剂体系控制。AC2000在配方设计上明显偏向高抗冲击方向，其缺口冲击强度在常温下表现突出，即便在低温环境中也不容易出现脆性断裂。这个特性的实际意义在于：当制品受到意外跌落、运输颠簸或装配应力时，材料本身能吸收更多能量而不至于开裂。
从热性能看，AC2000的维卡软化温度处于PC/ABS合金的中等偏上水平，足以应对汽车内饰件、家电外壳在夏季高温环境下的尺寸稳定性要求。流动性方面，它没有走超高流动路线，这意味着注塑时需要适当提高料温和注射压力，但换来的好处是熔体强度较好，不易产生飞边或充填不足。对于壁厚在1.5至3毫米之间的壳体类产品，这个流动窗口是够用的。
汽车配件场景的适配逻辑
汽车内部对PC/ABS的需求集中在仪表板骨架、空调出风口、立柱护板、门内衬板等部件。这些零件有几个共同特征：需要一定的刚性来维持装配尺寸，需要韧性来通过碰撞安全测试，还需要耐候性来抵抗车内长期温差循环。AC2000在这些场景中的优势不在于某一项指标碾压竞品，而在于综合性能的均衡性。
以空调出风口为例，叶片和壳体之间需要反复调节，材料必须能承受多次插拔和旋转而不产生裂纹。普通ABS在这个位置容易出现应力发白，而AC2000的PC相能有效抑制银纹扩展。另外，汽车主机厂对气味和VOC的要求逐年收紧，台化在树脂后处理环节对残留单体的控制较为严格，这一点在密闭车厢环境中尤为关键。
家用电器与3C电子产品的应用差异
家电外壳和3C产品外壳对PC/ABS的诉求并不完全相同。家电偏向大尺寸、薄壁化，要求材料在长流程充填时保持足够的熔体强度；3C产品则更看重表面外观，包括蚀纹清晰度、色差一致性和耐刮擦表现。
AC2000在家电领域的典型用途包括空调挂机面板、洗衣机控制面板、吸尘器壳体等。这些部件往往有较深的加强筋和复杂的卡扣结构，高抗冲击特性可以在脱模和装配过程中减少白化现象。在3C领域，笔记本电脑外壳、平板电脑保护套、游戏机外壳等产品对材料的表面硬度有一定要求，AC2000可以通过调整模具温度和保压曲线来获得较好的表面复制效果。需要说明的是，如果产品对表面硬度有更高要求，可能需要考虑PC含量更高的牌号或增加硬化涂层工序。
家庭用品外壳的选材考量
家庭用品涵盖范围很广，从电动工具外壳到园艺设备罩壳，从儿童玩具结构件到厨房小家电壳体。这类产品的共性是使用环境复杂，既有室内常温，也有户外紫外线暴露，还有频繁的握持和碰撞。AC2000的耐候性在室内应用中足够稳定，若用于长期户外场景，建议增加抗UV助剂或采用后喷涂处理。
另外一个容易被忽视的点是材料的耐化学性。家庭清洁剂、润滑油、防晒霜等物质可能接触到外壳表面，PC/ABS对部分醇类和油脂有一定敏感性。AC2000在配方上做了耐化学应力开裂的优化，但具体接触物质仍需根据实际场景做浸泡测试。选材时不能只看数据表上的冲击强度，化学兼容性往往决定产品长期使用的可靠性。
注塑加工中的关键控制点
AC2000的加工窗口相对宽泛，但有几个参数需要重点关注。干燥环节不可省略，PC组分吸湿后会在高温下水解，导致分子量下降和冲击性能劣化。建议干燥温度控制在100至110摄氏度，干燥时间3至4小时，露点低于零下20摄氏度。料筒温度设置上，前段可设为230至250摄氏度，中段250至270摄氏度，喷嘴温度略低于中段以避免流涎。
模具温度对表面效果影响明显。较低的模温能加快冷却周期，但容易产生流痕和熔接痕；较高的模温改善表面光泽和熔接强度，但延长成型周期。对于外观要求高的3C外壳，模温建议控制在70至90摄氏度。保压切换点宜早不宜晚，过大的保压压力会在浇口附近产生内应力，反而降低抗冲击表现。
供应稳定性与选材建议
工程塑料的选型从来不是只看物性表。批次间的性能波动、供货周期、技术支持响应速度，这些因素在量产阶段会直接影响良率和交付。台化在PC/ABS领域有长期的生产经验，AC2000作为标准牌号，市场流通量相对稳定。对于需要多批次连续生产的企业而言，选择有稳定货源和完整质量文件的供应商，比单纯追求低价更有长期价值。
从应用角度看，AC2000适合那些对韧性有明确要求、需要一定耐热和尺寸稳定性的壳体类产品。如果产品对流动性要求极高，或者需要长期户外耐候，则应考虑其他改性方向。选材的本质是在性能、加工、成本之间找到匹配点，而不是寻找一个答案。对于汽车配件、家电外壳、3C产品结构件和家庭用品而言，AC2000提供了一个偏向安全与耐用的基准选项，值得在项目初期纳入评估清单。
